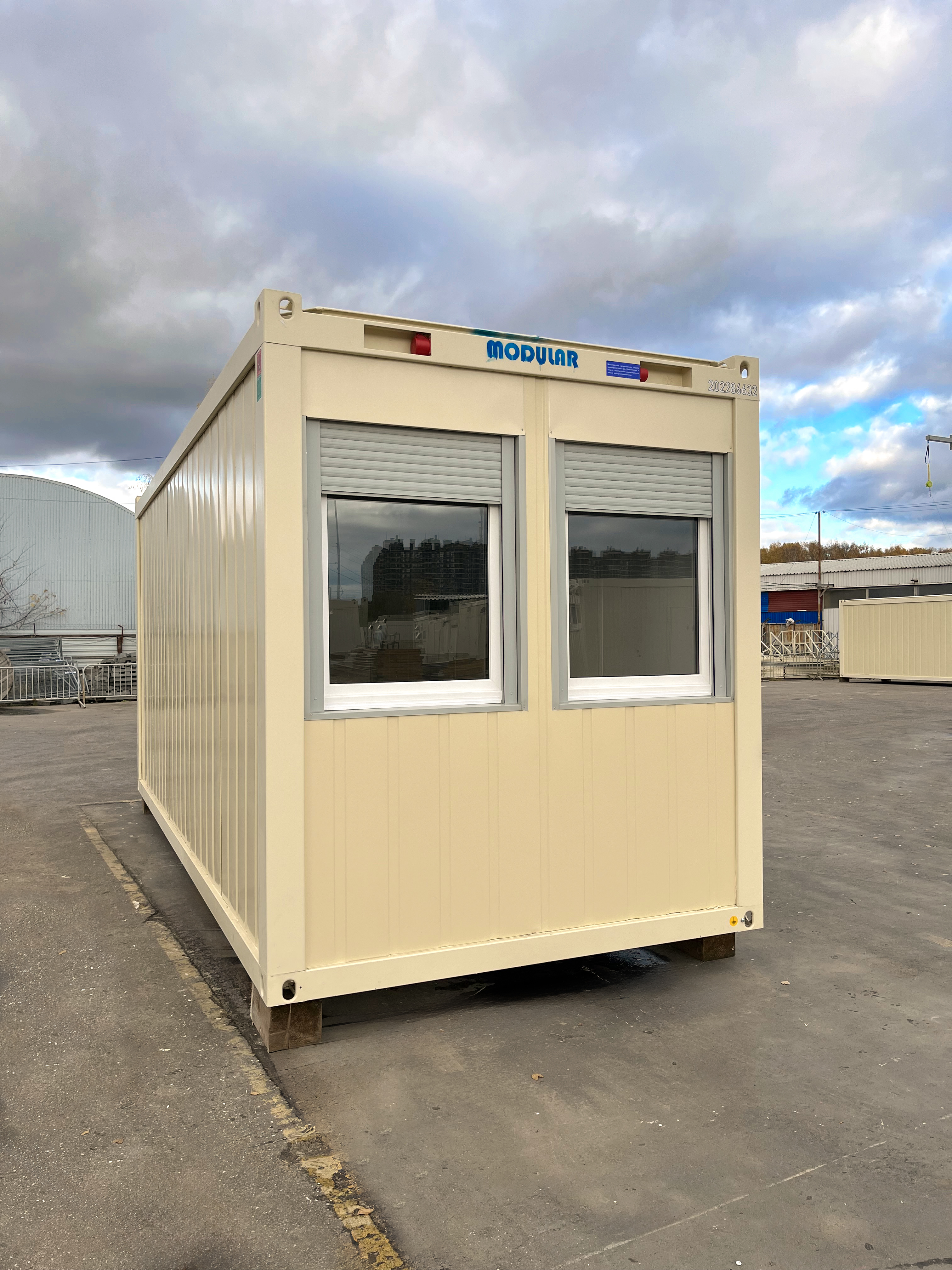

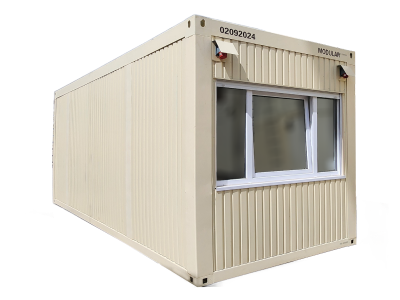

Серия модулей комфорт-класса
РАЗМЕРЫ
Внешние размеры: длина 6055 мм, ширина 2435 мм, высота 2800 мм.
Внутренние размеры: длина 5860 мм, ширина 2240 мм, высота 2540 мм.
РАМА
Рама из сварного стального профиля холодного проката, 4 угла блок-контейнера сварные
Угловые стойки из стального сварного профиля, болтовое соединение с нижней и верхней рамой.
ПОЛ
Рама пола: сварная из стальных балок.
Подшивка: оцинкованный лист толщиной 0,63 мм.
Теплоизоляция: минеральная вата толщиной 100 мм, негорючая (НГ). Цементно-стружечная плита толщиной 22 мм с классом пожарной опасности КМ1, уложенная на стальные несущие балки.

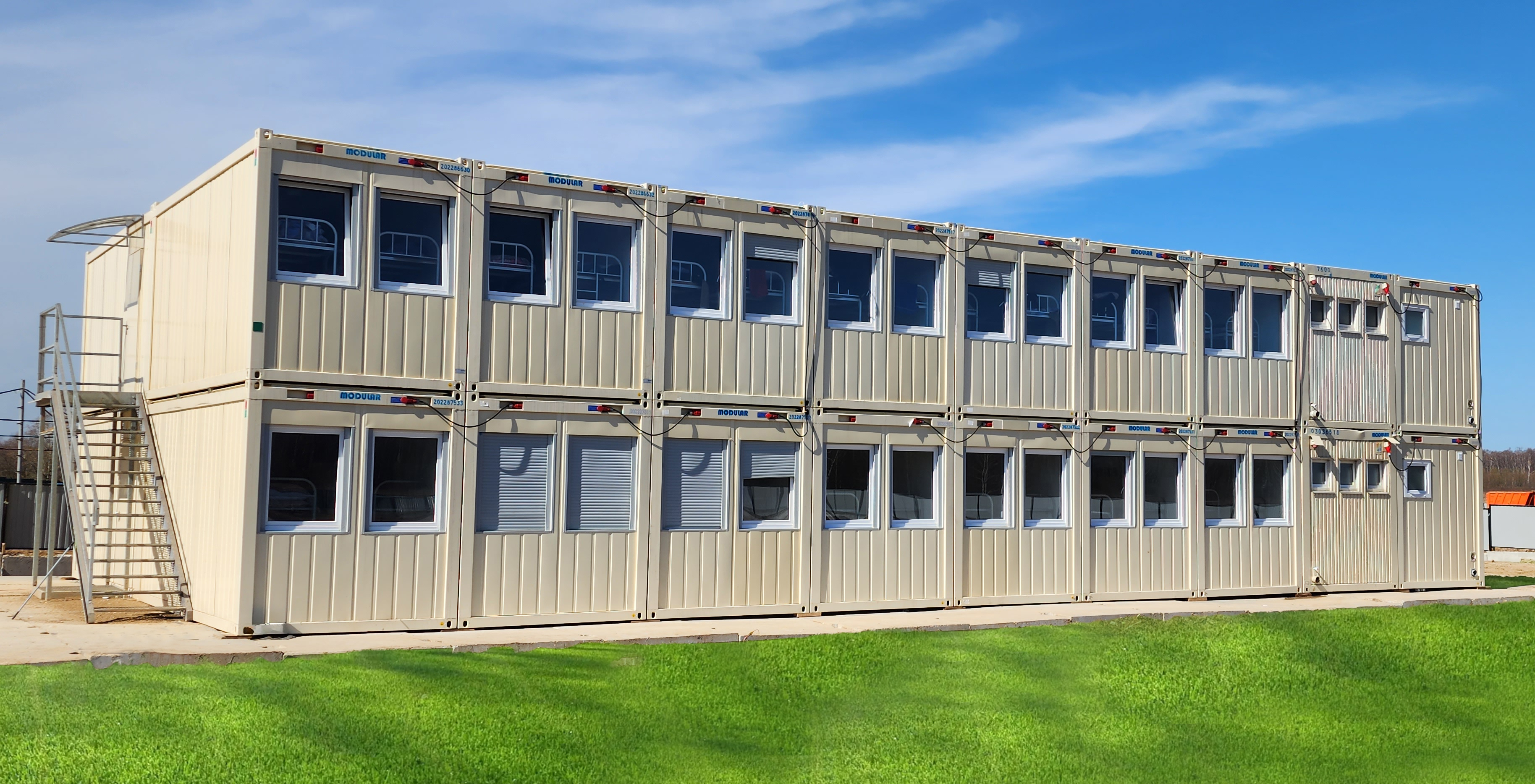

Допустимая нагрузка: 300 кг/м 2 для одноэтажных зданий, 200 кг/м 2 для двухэтажных зданий.
Покрытие: коммерческий линолеум класс 43, проклеенный no всей площади и сваренный на стыках.
Пароизоляция: ПЭ-пленка. К = 0,35 Вт/м 2К.
НАРУЖНЫЕ СТЕНЫ – СМЕННЫЕ СТЕНОВЫЕ ПАНЕЛИ
Стеновые панели сменные, толщина 110 мм с классом пожарной опасности К3. Внешняя обшивка из профилированного, оцинкованного и окрашенного листа, толщиной 0,60 мм. Теплоизоляция из минеральной ваты (MW) толщиной 100 мм с классом пожарной опасности КМ0. Внутренняя отделка из ламинированного ДСП/МДФ 10 мм, группа горючести Г4.

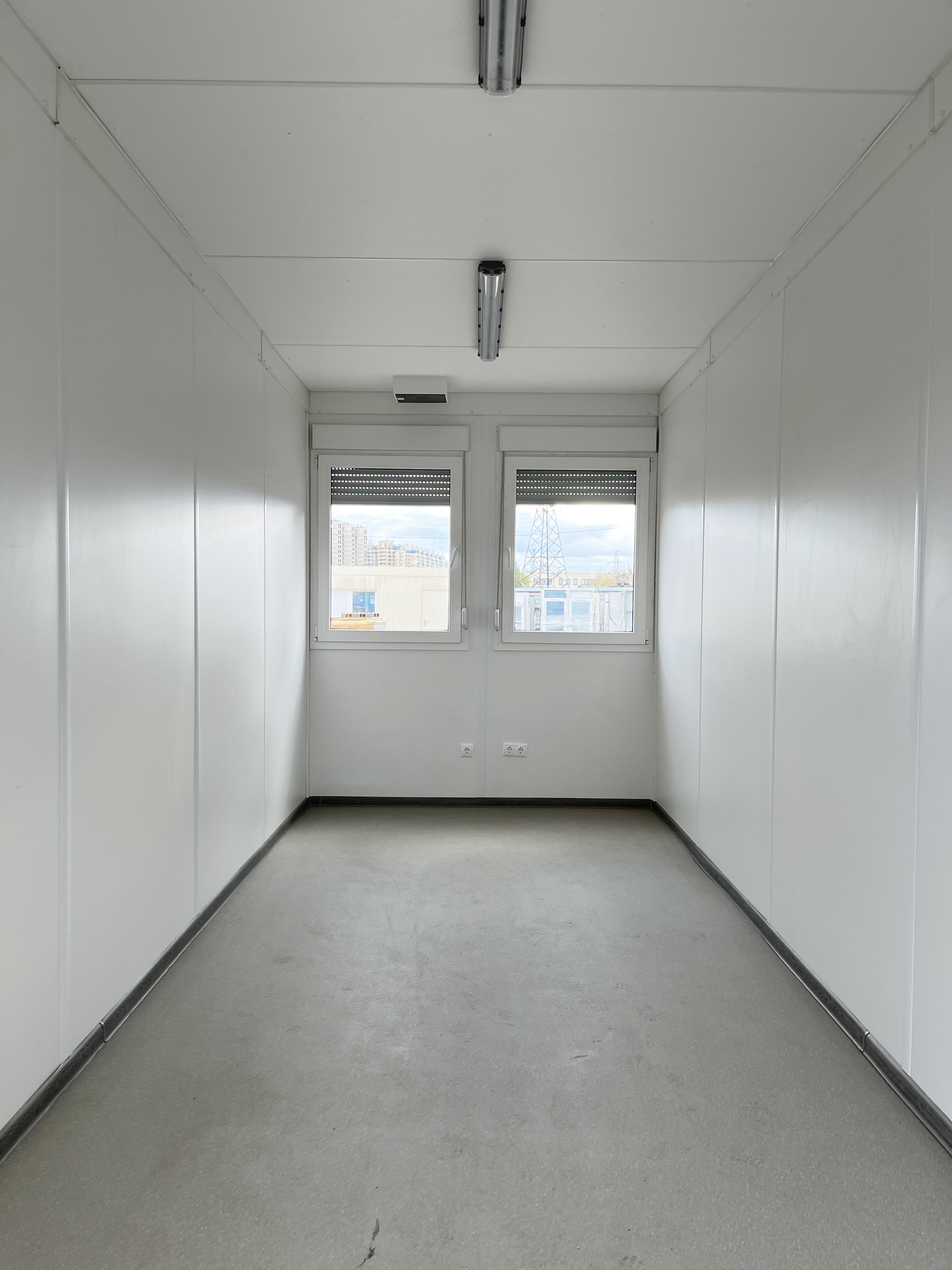

ВНУТРЕННИЕ ПЕРЕГОРОДКИ
Стеновые панели: металлический оцинкованный каркас, минеральная вата 40 мм.
Отделка: белая ламинированная с двух сторон ДСП/МДФ 10 мм.
КРЫША
Рама крыши: сварная из стальных балок.
Теплоизоляция: минеральная вата 100 мм, негорючая (НГ).
Пароизоляция: ПЭ-пленка 0,15 мм.
Покрытие: оцинкованный лист К = 0,44 Вт/ м2К.
Внутренняя отделка: белая ламинированная с двух сторон ДСП/МДФ 10 мм., класс пожарной опасности КМ5.
Все стыки закрыты Н-образным ПВХ-профилем.
ОКНА

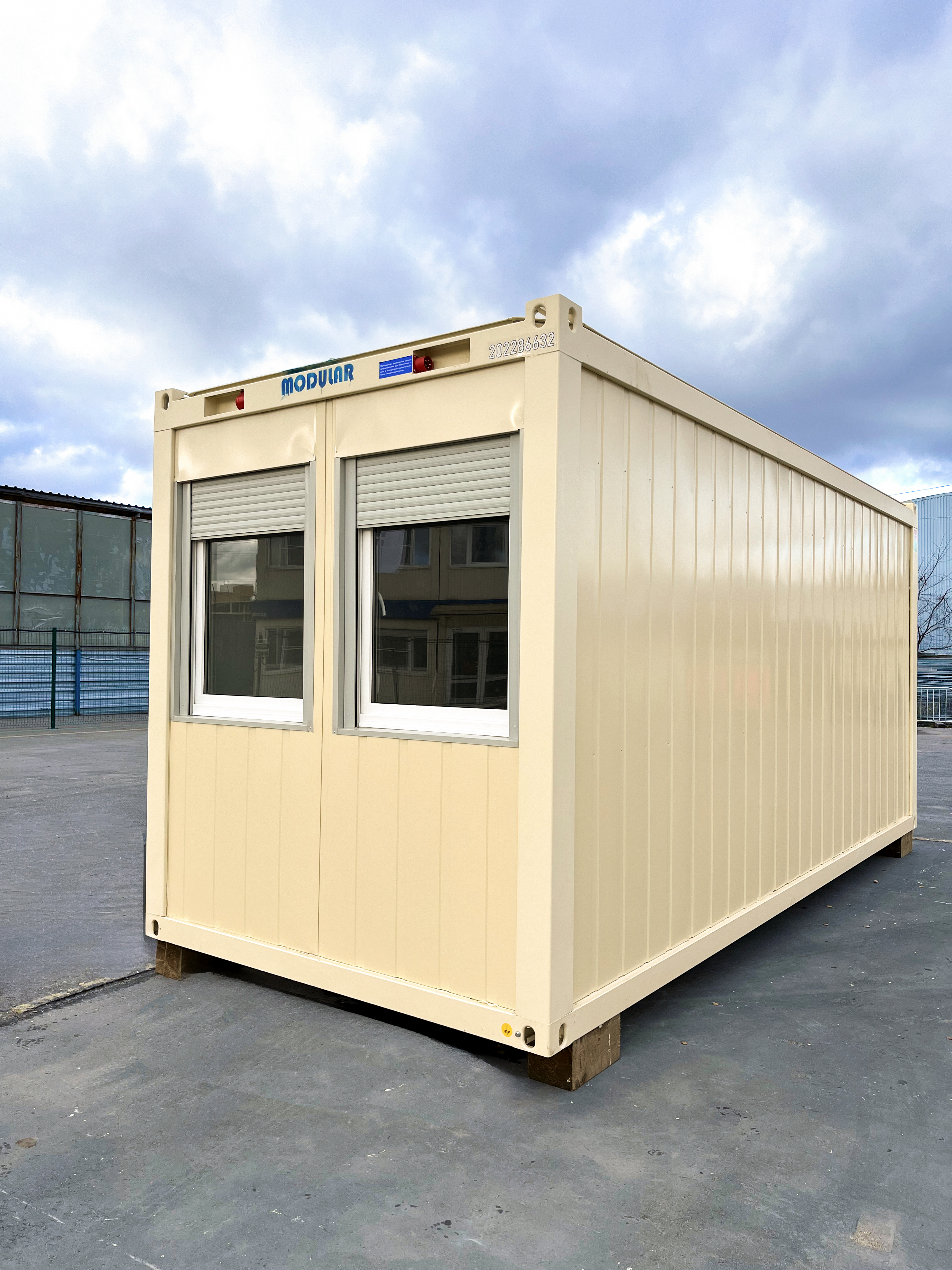

Рама ПВХ со стеклопакетом с газовым наполнением 4/16Ar/4 и интегрированными рольставнями. Внешние размеры: 1000 x 1200 мм, цвет светло-серый.
Короб для рольставней с ленточным приводом и вентиляционными отверстиями: высота короба 145 мм, цвет – белый; фурнитура наклонно-поворотная.
ДВЕРИ

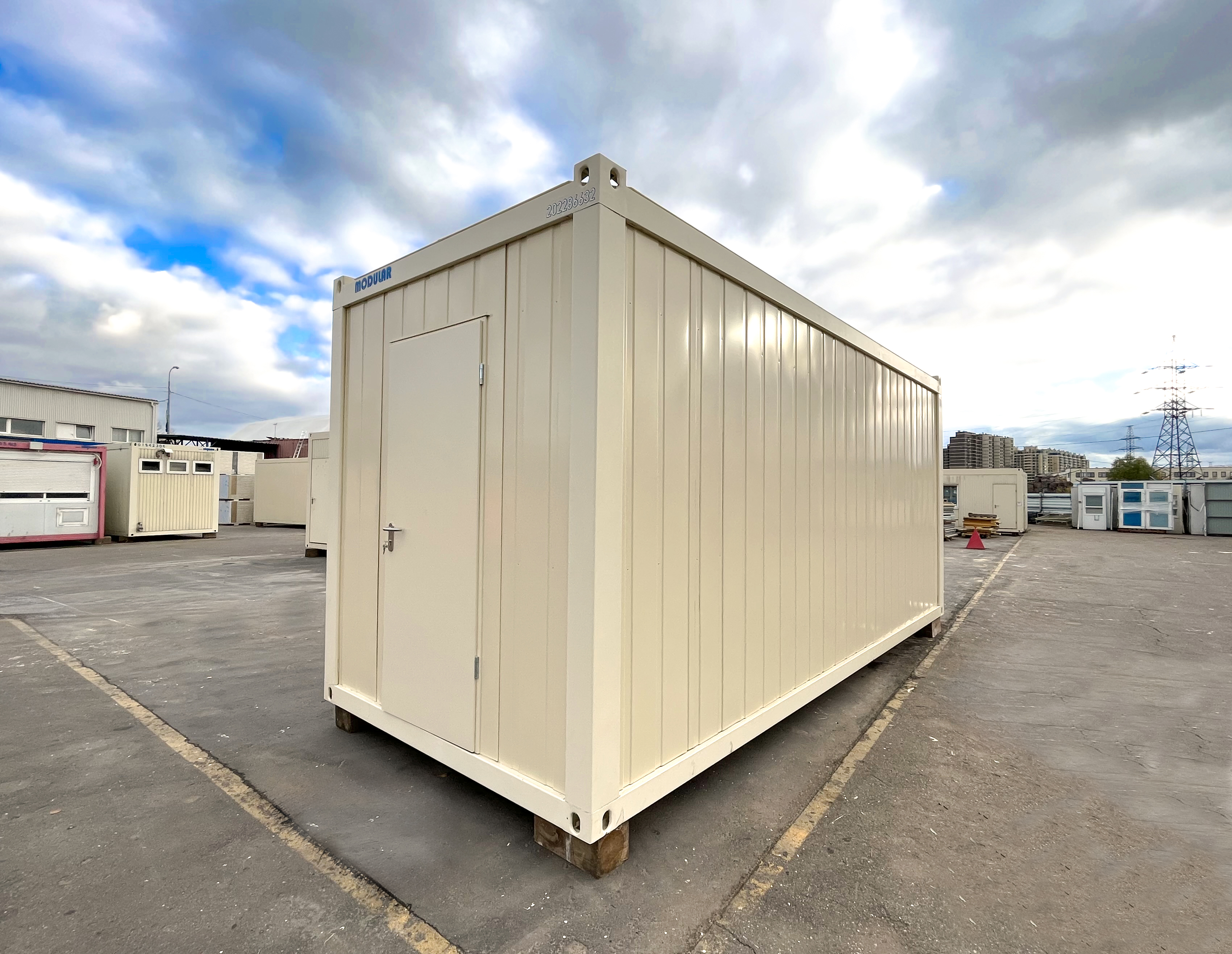

Входная дверь: Стальная утепленная.
Размеры: 850 х 2000 мм. Утепление из минеральной ваты, ручка с накладкой, цилиндрический замок. Межкомнатные двери Деревянная дверь, стандартный замок.
Размеры: 850 х 2000 мм.
ОТОПЛЕНИЕ
Электрический настенный конвектор 2000 Вт с терморегулятором
ЭЛЕКТРОПРОВОДКА
- Утопленный в раму внешний СЕЕ- разъём (вилка/розетка) 32A, IP44
- Питающая линия: кабель КГВВнг (А)-LS 5х6 мм2
- Класс напряжения: 400В, 3P+N+PE, 32 A
- Защита на вводе: УЗО 40 A/0,03 A, 4 - полюсной (400 В) Тип А
- Скрытая проводка по ГОСТ Р 50571.5.52-2011 1,2,3 IP201 /IP442,3, кабель ВВГнг-LS
- Распределительная коробка с автоматическими прерывателями
- Тип заземления: TN-S (согласно ГОСТ Р 50669-94)
4 розетки.
1 выключатель.
3 Светодиодных светильника 30 Вт
Технический паспорт на модуль ADVANCE CTX
